我想南昌APP開發技術人員都知道這樣一個情況，應用啟動時，所有視圖都處于無效狀態。也就是說，視圖還沒有繪制到屏幕上。為解決這個問題，Android調用了頂級View視圖的draw()方法。這會引起自上而下的鏈式調用反應。首先，視圖完成自我繪制，然后是子視圖的自我繪制，再然后是子視圖的子視圖的自我繪制，如此調用下去直至繼承結構的末端。當繼承結構中的所有視圖都完成自我繪制后，最頂級View視圖也就生效了。

為加入這種繪制，可覆蓋以下View方法：

protected void onDraw(Canvas canvas)

在onTouchEvent(...)方法中響應ACTION_MOVE動作時，我們調用invalidate()方法再次讓BoxDrawingView處于失效狀態。這迫使它重新完成自我繪制，并再次調用onDraw(...)方法。

現在我們一起來看看Canvas參數。Canvas和Paint是Android系統的兩大繪制類。

1、Canvas類擁有我們需要的所有繪制操作，其方法可決定繪在哪里以及繪什么，比如線條、圓形、字詞、矩形等。

2、Paint類決定如何繪制。其方法可指定繪制圖形的特征，例如是否填充圖形、使用什么字體繪制、線條是什么顏色等。

返回BoxDrawingView.java中，在BoxDrawingView的XML構造方法中創建兩個Paint對象，如下代碼所示。

創建Paint(BoxDrawingView.java)

public class BoxDrawingView extends View {

private static final String TAG = "BoxDrawingView";

private Box mCurrentBox;

private List mBoxen = new ArrayList<>();

private Paint mBoxPaint;

private Paint mBackgroundPaint;

...

// Used when inflating the view from XML

public BoxDrawingView(Context context, AttributeSet attrs) {

super(context, attrs);

// Paint the boxes a nice semitransparent red (ARGB)

mBoxPaint = new Paint();

mBoxPaint.setColor(0x22ff0000);

// Paint the background off-white

mBackgroundPaint = new Paint();

mBackgroundPaint.setColor(0xfff8efe0);

}

}

有了Paint對象的支持，現在就能夠在屏幕上繪制矩形框了，如下代碼所示。

覆蓋onDraw(Canvas)方法(BoxDrawingView.java)

public BoxDrawingView(Context context, AttributeSet attrs) {

...

}

@Override

protected void onDraw(Canvas canvas) {

// Fill the background

canvas.drawPaint(mBackgroundPaint);

for (Box box : mBoxen) {

float left = Math.min(box.getOrigin().x, box.getCurrent().x);

float right = Math.max(box.getOrigin().x, box.getCurrent().x);

float top = Math.min(box.getOrigin().y, box.getCurrent().y);

float bottom = Math.max(box.getOrigin().y, box.getCurrent().y);

canvas.drawRect(left, top, right, bottom, mBoxPaint);

}

}

到了這里，南昌APP制作開發公司小編有必要解釋一下的就是，以上代碼的第一部分簡單直接：使用米白背景paint，填充canvas以襯托矩形框。然后，針對矩形框數組中的每一個矩形框，據其兩點坐標，確定矩形框上下左右的位置。繪制時，左端和頂端的值作為最小值，右端和底端的值作為最大值。

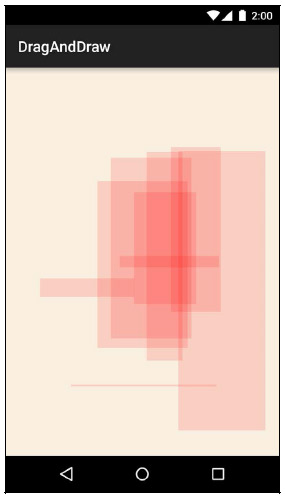

完成位置坐標值計算后，調用Canvas.drawRect(...)方法，在屏幕上繪制紅色矩形框。最后運行DragAndDraw應用，嘗試繪制一些紅色矩形框，如下圖所示。

程序員式的情緒表達

這樣我們就創建了一個捕捉其觸摸事件并執行繪制的視圖。
